LUCOMS H310H5-M7 BIOS 모딩 하기

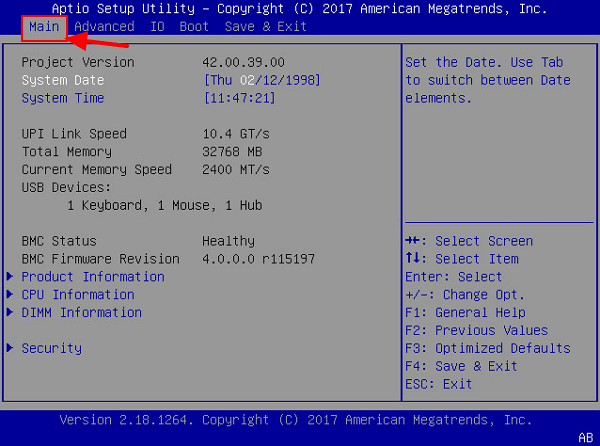

Aptio TEXT BIOS 모습 (사진 퍼옴)



이런 못생긴 BIOS가 기본으로 적용 되어 있어서..

현대의 클릭 바이오스로 변경 해볼까? 하다가..

관련 모듈의 부재로 해당 방법은 포기..



마침

https://rog.asus.com/motherboards/rog-strix/rog-strix-x870e-h-gaming-wifi7-hatsune-miku-edition/

ROG STRIX X870E-H GAMING WIFI7 HATSUNE MIKU EDITION | ROG Strix | Gaming Motherboards｜ROG - Republic of Gamers｜ROG Global



ASUS에서 미쿠 에디션 보드가 나와서 해당 바이오스를 참고해보기로 하고 작업 진행..





H310H5-M7 HATSUNE MIKU EDITION — BIOS 모딩 작업 내역

1. 부팅 로고 및 배너 이미지 교체 (Logo 모듈)

구분	대상 모듈 (GUID)	위치 / 오프셋	원본 사양	패치 내용 (하츠네 미쿠 에디션)

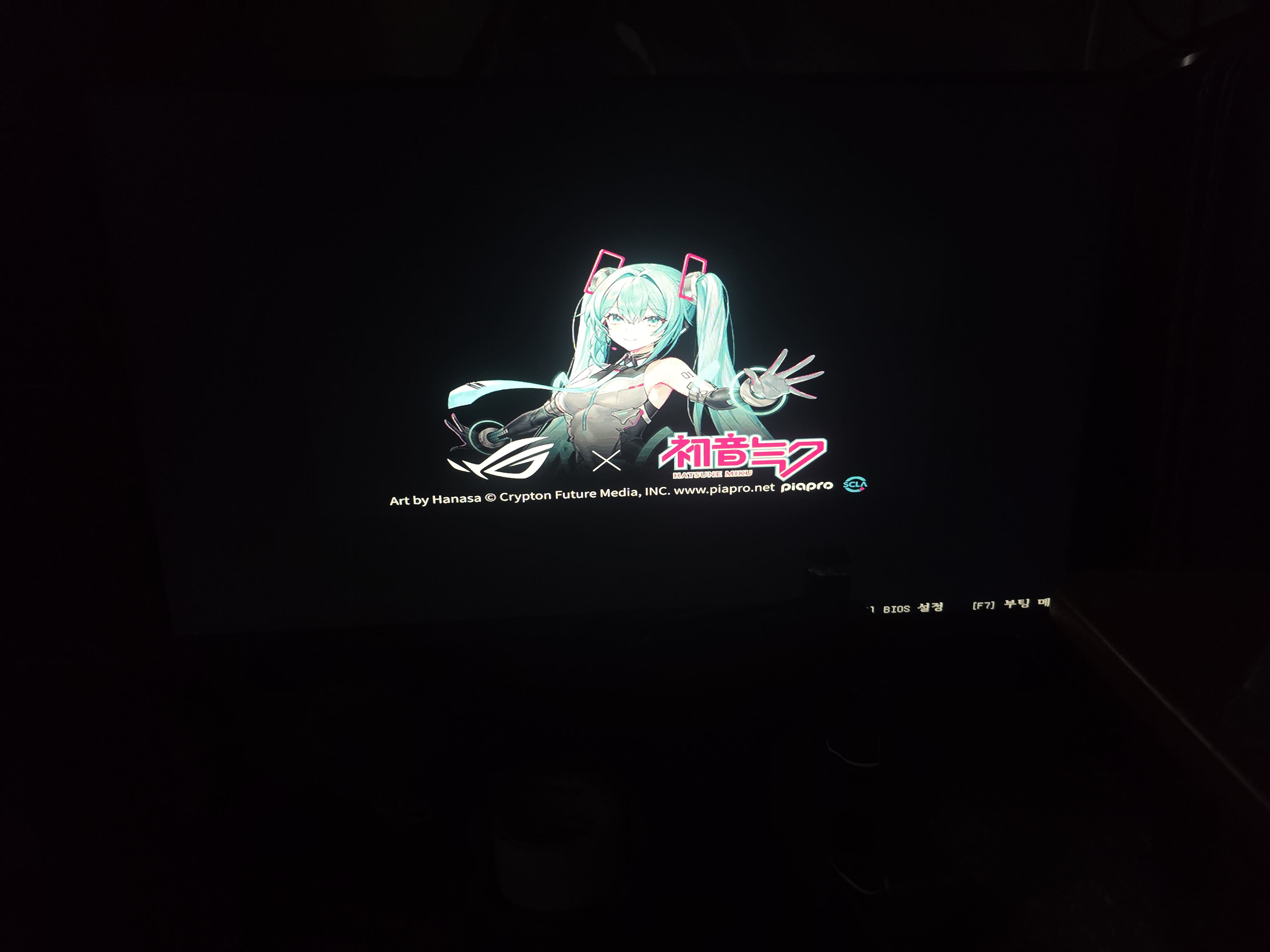

메인 풀스크린 부팅 로고	FV_LOGO 7bb28b99-61bb-11d5-9a5d-0090273fc14d	ROM 0x67A0E8	대우루컴즈 OEM 로고	ASUS ROG × 하츠네 미쿠 에디션 BMP (800×600, 24-bit, 255,094B) LZMA 재압축 교체
PEI 상단 스몰 배너	FV_BB 52bf7d53-79cf-4555-a517-1e8bb3042332	ROM 0xE4432C	400×100 4-bit BMP (20,118B)	하츠네 미쿠 에디션 400×100 4-bit RLE4 BMP (20,118B) 1:1 인플레이스 교체
DXE 상단 스몰 배너	FV_MAIN 63819805-67bb-46ef-aa8d-1524a19a01e4	FV_MAIN 0x71587C	400×100 4-bit BMP (20,118B)	하츠네 미쿠 에디션 400×100 4-bit RLE4 BMP (20,118B) 1:1 인플레이스 교체

2. 빌드 날짜 및 버전 정보 패치 (원본 모델명 보존)

대상 항목	모듈 / 구조체	오프셋	변경 전 (원본)	변경 후 (패치)	비고
$FID 타임스탬프 (PEI)	FV_BB ($FID)	ROM 0xFA7718 (7B)	e207 09 0b 0d 18 31 (2018-09-11 13:24:49)	ea07 0a 12 0f 02 00 (2026-10-18 15:02:00)	플래싱 유틸리티 검증용
$FID 타임스탬프 (DXE)	FV_MAIN ($FID)	FV_MAIN 0x75EF74 (7B)	e207 09 0b 0d 18 31	ea07 0a 12 0f 02 00	DXE 버전 테이블 동기화
Setup HII 빌드 시간/날짜	Setup.efi (UTF-16LE)	FV_MAIN 0x0C7B04, 0x0C7B1C	13:24:49, 09/11/2018	15:02:00, 10/18/2026	바이오스 메인 탭 표시값
Bds 빌드 날짜/시간	Bds.efi (ASCII)	FV_MAIN 0x33722C, 0x33723C	09/11/2018, 13:24:49	10/18/2026, 15:02:00	부팅 매니저 내부 문자열
POST Sign-on 문자열	FV_MAIN (ASCII)	FV_MAIN 0x7F529A	H310H5-M7 Release 09/11/2018	H310H5-M7 Release 10/18/2026	POST 초기 화면 메시지
SMBIOS Type 0 릴리스 날짜	Smbios (ASCII)	FV_MAIN 0x806124	09/11/2018	10/18/2026	Windows msinfo32 / CPU-Z 표시값
보드 모델명 / 버전 문자열	Setup / SMBIOS	원본 유지	H310H5-M7 / DW80911 / 1AUOK 0.14	원본 그대로 보존	모델 식별성 유지

3. 16색 UEFI 콘솔 BGR0 팔레트 (HiiDatabase & GraphicsConsole)

인덱스	UEFI 색상 상수	색상 코드 (RGB)	BGR0 바이트 (4B)	UI 적용 역할 (오프셋: 0x32A04, 0x42644C)
0	EFI_BLACK	#060B10	10 0B 06 00	POST 화면 배경
1	EFI_BLUE	#12323B	3B 32 12 00	상단 타이틀바 / 메뉴바 / 하단 푸터 / 팝업창 배경 (미쿠 딥 틸)
2	EFI_GREEN	#2CE69B	9B E6 2C 00	미쿠 민트 그린
3	EFI_CYAN	#48E5DC	DC E5 48 00	프레임 테두리, 비선택 옵션 값, 우측 도움말/단축키 텍스트 (미쿠 네온 시안)
4	EFI_RED	#D81B60	60 1B D8 00	현재 선택된 상단 메뉴 탭 배경 (미쿠 베리 마젠타)
5	EFI_MAGENTA	#E62E7A	7A 2E E6 00	미쿠 마젠타
6	EFI_BROWN	#0A161E	1E 16 0A 00	메인 설정 캔버스 배경 (미쿠 미드나잇 슬레이트 틸)
7	EFI_LIGHTGRAY	#E8FBF9	F9 FB E8 00	일반 메뉴 라벨, ▶ 서브메뉴 링크, 비활성 탭 텍스트 (아이스 시안 화이트)
8	EFI_DARKGRAY	#9CE8E4	E4 E8 9C 00	정적 시스템 정보 텍스트 (소프트 민트 실버)
9..10	LIGHTBLUE / GREEN	#5CE1E6 / #64FFDA	E6 E1 5C 00 / DA FF 64 00	일렉트릭 시안 / 아쿠아 민트
11	EFI_LIGHTCYAN	#88FFFF	FF FF 88 00	섹션 소제목 (BIOS 정보, SATA 구성 등 SubTitle — 글로잉 아이스 시안)
12	EFI_LIGHTRED	#FF5C9E	9E 5C FF 00	라이트 미쿠 핑크
13	EFI_LIGHTMAGENTA	#FF3892	92 38 FF 00	현재 커서로 선택된 항목 라벨 및 옵션 값 (네온 미쿠 마젠타 핑크)
14	EFI_YELLOW	#FFE66D	6D E6 FF 00	보컬로이드 웜 골드
15	EFI_WHITE	#FFFFFF	FF FF FF 00	상단 헤더, 활성 탭 텍스트, 팝업 텍스트 (퓨어 화이트)

4. AMITSE (b1da0adf-4f77-4070-a88e-bffe1c60529a) UI 스타일 & 가독성 코드 패치

패치 항목	AMITSE PE 오프셋	변경 전 바이트	변경 후 바이트	설명
STYLE_COLORS 테이블	+0x55010 (15B)	087001700f700170700f01100f0f10	08600b600d600360600d07100f0f10	배경(0x60), 소제목(0x0B), 선택항목(0x0D), 기본값(0x03), 라벨(0x07) 색상 매핑
프레임 디스크립터 (100×31, 80×25)	+0x550C0..+0x551DF	FG=0x01, BG=0x70	FG=0x03, BG=0x60	Main(0), Help(2), Nav(3) 프레임 배경 및 테두리 색상 변경
메뉴바 활성 탭 하이라이트	+0x2F03F, +0x2F04A	c605..70 / c605..01	c605..40 / c605..0f	활성 탭 배경을 마젠타(0x40), 글자색을 흰색(0x0F)으로 변경
프레임 테두리 & 스크롤바 색상	+0x2F132..+0x2F14A	c6433201c6433370...	c6433203c6433360...	테두리/스크롤바 하드코딩 속성 (0x01, 0x70) → (0x03, 0x60)
외곽선 / 날짜 구분자 / 서브박스	+0x2E81D, +0x2E840, +0x13FB7, +0x13FE2, +0x45182	0x71	0x63	하드코딩된 회색 배경(0x71) 속성을 미쿠 테마(0x63)로 통일
소제목(SubTitle) 검정 글씨 버그 수정	+0x1875C (MemoCreate)	40 88 2e (mov [rsi], bpl)	c6 06 0b (mov byte [rsi], 0x0b)	소제목(BIOS 정보, SATA 구성) 글자색이 0(검정)으로 덮어써지던 문제 해결
▶ 서브메뉴 어두운 글씨 버그 수정	+0x4774D (SubMenuDraw)	0f 45 c1 (cmovne eax, ecx)	90 90 90 (nop; nop; nop)	비선택 ▶ 서브메뉴가 1(어두운 청록색)로 덮어써지던 문제 해결 (0x07 밝은 흰색 유지)
상단 타이틀바 & 2026 연도	+0x582C8, tse_sec +0x56F84, +0x6927E, +0x6B89C, +0x70F42	Aptio Setup Utility - Copyright (C) 2018...	H310H5-M7 HATSUNE MIKU EDITION - Aptio... (C) 2026	상단 타이틀바 미쿠 에디션 브랜딩 및 상/하단 연도 2026 적용

5. Setup.efi & SetupData (FE612B72) 메인 탭 확장 및 숨김 메뉴 잠금 해제

패치 항목	대상 모듈 및 오프셋	변경 내용	효과

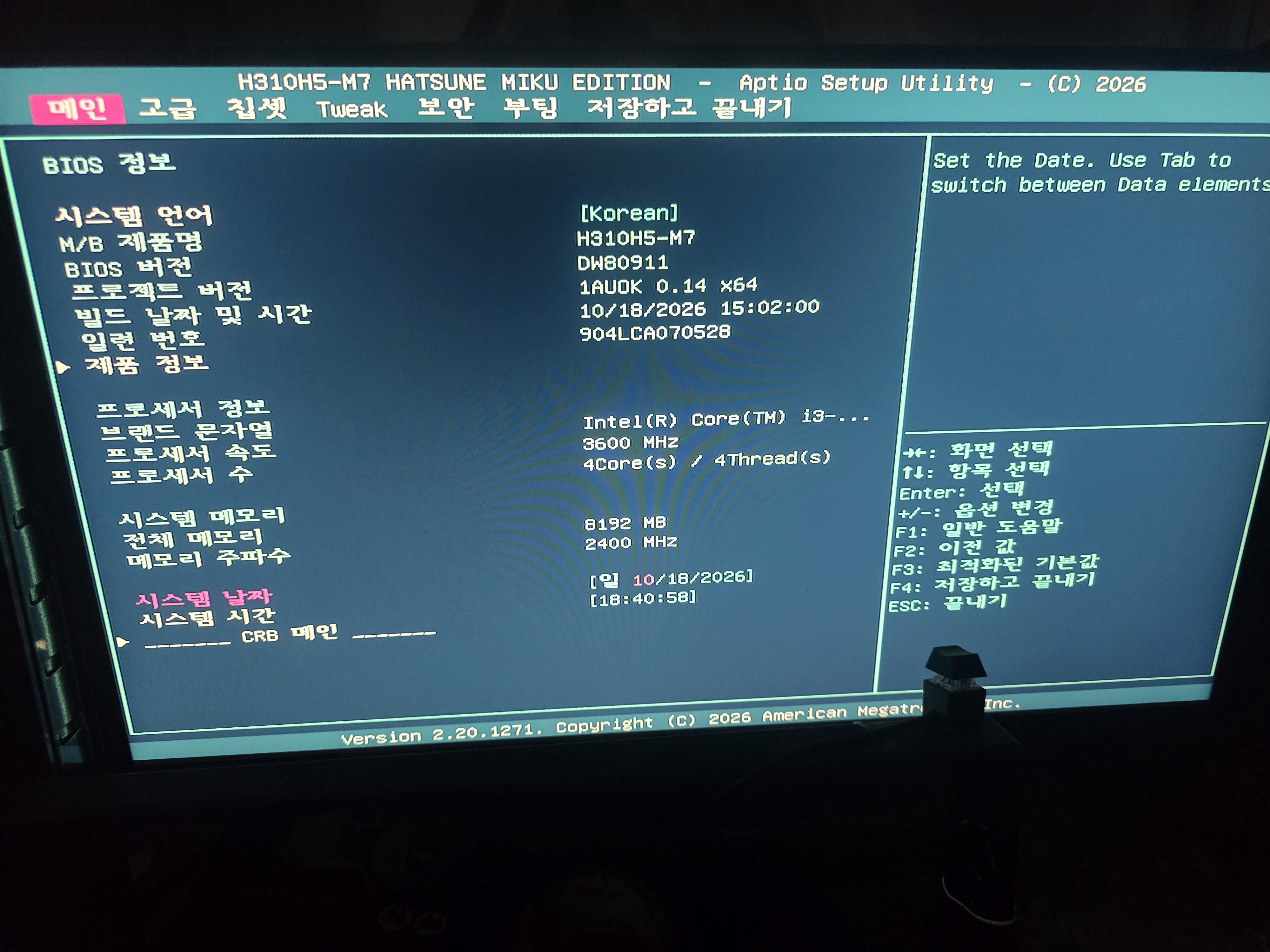

메인(메인) 탭 23개 항목 확장	SetupData (FE612B72) Page[4] (spf+0x0644) 및 ControlInfo (+0x0E00..+0x10C0)	Setup.efi IFR 오프셋을 100% 보존한 상태로 SetupData의 프리컴파일 ControlInfo 12개를 cpage=4로 복제하여 Page[4]에 연결 (Page[5] 부모 ID 2→4 수정 포함)	메인 화면에 M/B 제품명, 프로젝트 버전, 빌드 날짜/시간, ▶ 제품 정보, 프로세서 정보(모델/클럭/코어), 시스템 메모리(용량/클럭), 액세스 수준 모두 표시
CPU 이름 접두어 제거 (잘림 방지)	Setup.efi FV_MAIN 0x0AF745..0x0AF765 (33B)	488b430c 803849 750d 4883c009 803843 7504 4883c009 4889430c b9ce000000 9090	CPU 문자열(0x021C)에서 "Intel(R) Core(TM) "(18자)을 건너뛰어 i3-8100 CPU @ 3.60GHz 전체가 ... 잘림 없이 출력

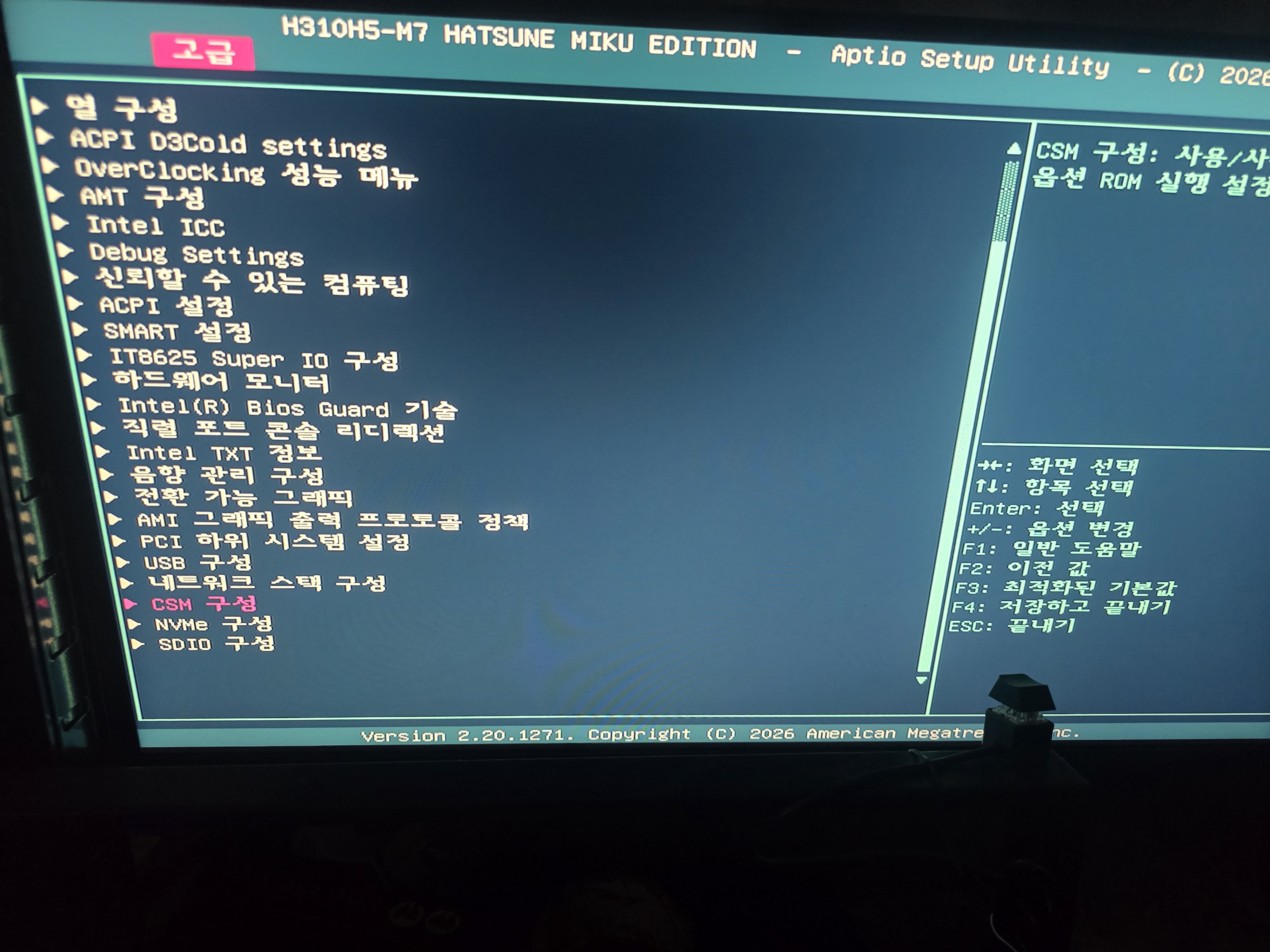

숨김 메뉴 10종 잠금 해제	Setup.efi (form_pkg_base + 0x00D6D..0x29DA8, 0x29A7B, 0x28F57) 및 SetupData CondPtr (+0x30 = 0)	qid 0x0DF3 == 0x0055 억제 조건을 0x0000으로 변경 및 SetupData의 해당 컨트롤 CondPtr을 0으로 초기화	CRB 메인/고급/칩셋/보안/부팅/나가기, (RD DEBUG) DRAM 세부 타이밍, 네트워크 스택, ▶ CSM 구성, 부팅 모드 선택 (UEFI/레거시) 활성화
편의성 기본값(F3) 튜닝	Setup.efi (+0x0BB3, +0xB947) 및 SetupData (ctrl_base + 0x18990)	4G 이상 디코딩 (Above 4G Decoding) 기본값 0(사용 안 함) → 1(사용), CRB 메인 기본 언어 한국어 지정	F3 (최적화된 기본값) 로드 시 4G 이상 디코딩 자동 활성화 및 한국어 유지
